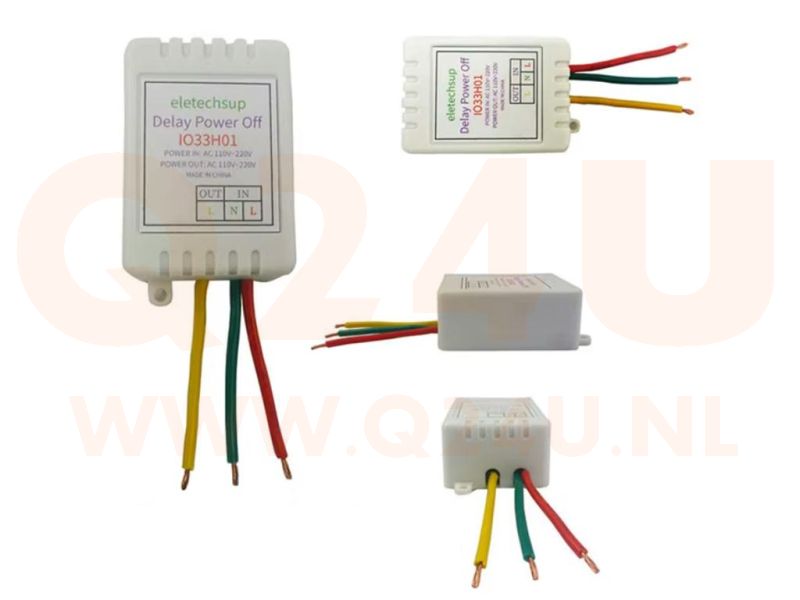

Einstellbarer Ausschaltverzögerungs-Controller – 1–480 Minuten Timer – AC 110V–220V

Dieser einstellbare Ausschaltverzögerungs-Controller ist ideal für Anwendungen, bei denen eine Stromverzögerung nach dem Einschalten benötigt wird. Das Modul ist sowohl für AC 110V als auch 220V geeignet und verfügt über einen leistungsstarken Ausgang von bis zu 7A. Kompakt, benutzerfreundlich und vielseitig einsetzbar in Haushaltsgeräten, Ventilatoren, Beleuchtung und (Spiegel-)Heizelementen.

Hauptmerkmale

• Kompaktes Design: Passt problemlos in kleine Räume.

• Benutzerfreundlich: Klare Verdrahtung nach beigefügtem Schema.

• Zuverlässige Leistung: Stabile Funktion unter verschiedenen Bedingungen.

• Option mit oder ohne Gehäuse: Staubdicht und flammhemmend.

• LED-Anzeige: Zeigt den Betriebsstatus deutlich an – Ein = aktiv, blinkend = Verzögerung beendet.

• Vielseitig einsetzbar: Ideal für Badezimmer, Küchen, Treppenhäuser, Motoren, Luftkühler, Ventilatoren und mehr.

Technische Daten

• Versorgungsspannung: AC 110–220V

• Ausgangsspannung: AC 110–220V

• Max. Ausgangsstrom: 7A (Spitze bis 10A)

• Max. Leistung: 1400W

• Stromverbrauch im Betrieb: 43mA

• Max. Standby-Verbrauch: 12mA

• Anzahl der Kanäle: 1 Ausgang

• Betriebstemperatur: -25℃ bis +85℃

• Luftfeuchtigkeit: 5% – 95% RH

• Abmessungen:

  • Mit Gehäuse: 57 × 35 × 20 mm

  • Ohne Gehäuse: 44 × 28 × 16 mm

• Gewicht:

  • Mit Gehäuse: 29 g

  • Ohne Gehäuse: 19,1 g

• Kabellänge: 50 mm

• Gehäuse: Langlebig, staubdicht und flammhemmend

Verzögerungseinstellungen

Wählen Sie aus 16 verschiedenen Verzögerungszeiten:
1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300 und 480 Minuten.

Funktionsweise:
Nach dem Einschalten beginnt die eingestellte Verzögerungszeit zu laufen. Während der Verzögerung leuchtet die LED kontinuierlich. Nach Ablauf der Zeit wird die Stromversorgung unterbrochen und die LED blinkt.

Bedienungsanleitung

1. Stellen Sie die gewünschte Verzögerungszeit vorab über den DIP-Schalter ein (keine Live-Änderungen während des Betriebs).

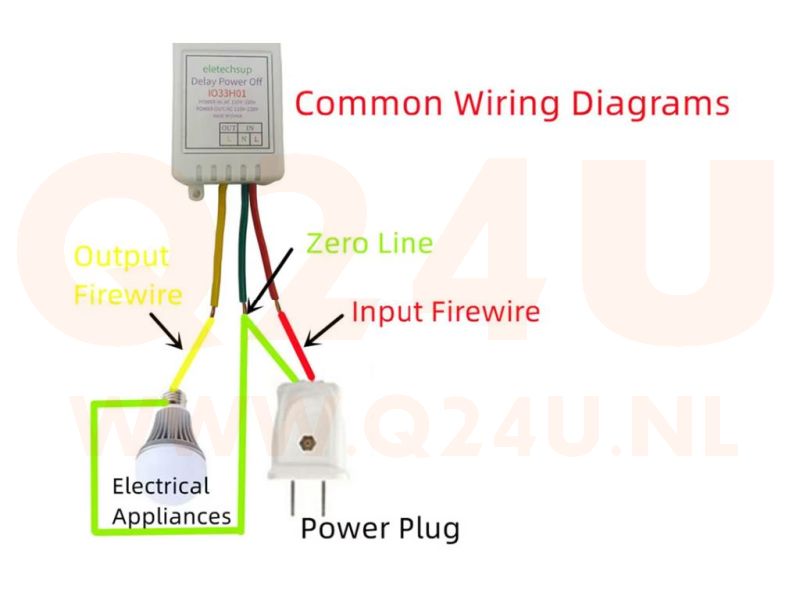

2. Prüfen Sie die Verkabelung sorgfältig nach dem beigefügten Schema.

3. Schalten Sie das Modul ein – der Timer startet automatisch.

4. Manueller Ausschaltvorgang? Trennen Sie die Hauptstromversorgung.

5. Neustart? Einfach wieder einschalten.

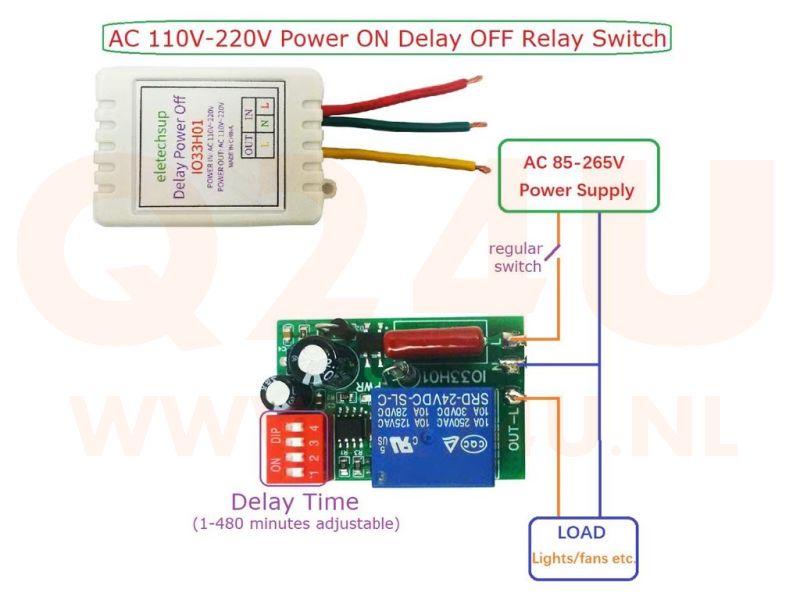

Einstellen der Zeit über DIP-Schalter:

• Konsultieren Sie die beigefügte Verzögerungstabelle.

• Stellen Sie den roten DIP-Schalter auf die gewünschte Position.

• Schalten Sie das Gerät ein.

Sicherheitshinweis: Immer zuerst die Stromversorgung ausschalten, bevor Sie eine neue Verzögerungszeit einstellen.

Lieferumfang

• 1× Einstellbarer Ausschaltverzögerungs-Controller AC 110–220V

• Option: nur Platine oder mit Gehäuse
